第二種電気工事士 技能試験 No.1
第二種電気工事士 技能試験 No.1

本記事では、第二種電気工事士の技能試験に使用される部材を一覧にして紹介します。

電気工事士の技能試験対策では公開されている候補問題で必ず練習することになります。なぜなら、技能試験当日の課題は、候補問題の中から出題されるからです。

電気工事士合格には、技能試験対策、すなわち、いち早く候補問題に取り組むことが重要となります。

しかし、候補問題をやろうにも「なんの部材をどれだけ調達すれば良いか分からない」なんてことが起こります。そして、この部材調達を後回しにすると、技能試験対策がどんどん遅れていきます。

候補問題の部材調達を後回しにすればするほど、不合格になる確率が上がると断言します。

そのため、これから第一種電気工事士の試験勉強はじめようと思っている方は、本記事を参考にして技能練習のために先ず必要な部材を購入してください。

※練習の方法は別途記事にしていますので、そちらを参考にしてみてください。

目次

第二種電気工事士 技能試験 必要な機器・部材一覧

第二種電気工事士 技能試験 必要な機材・部材一覧
第二種電気工事士 技能試験 必要な機材・部材一覧

第一種電気工事士の技能試験で必要になる部材が下記です。

電気工事士の技能試験対策は、ただでさえかなり億劫です。それでいて、技能試験候補問題をやろうにも、何の機器・部材を調達したら良いのか分からない。

買おうにも調達するために、いちいち機器・部材を調べて買っていくとなると、手のつけようがないくらい"面倒臭い"です。

そんな方には、ぜひ下記を参考にしてもらいたいです。

品名数量
1ランプレセプタクル(ふたなし)1
2引掛けシーリング(角型)引掛けシーリング角型ボディのみ①1
3引掛けシーリング(丸型)1
4露出コンセント(ふたなし)1
5片切スイッチ(埋込型)3
63路スイッチ(埋込型)2
74路スイッチ(埋込型)1
8位置表示灯内蔵スイッチ(埋込型)1
9コンセント(埋込型)埋込連用コンセント①埋込連用コンセント②2
10ダブルコンセント(埋込型)1
11接地極接地端子付コンセント 15A250V
12接地極付コンセント 20A250V(15Aでも可)1
13パイロットランプ白(埋込型)1
14埋込連用取付枠3
15配線用遮断器(安全ブレーカー)2極1素子1
16ブロック端子台 3P or 4P3
17ブロック端子台 5P or 6P1
18アウトレットボックス(接地用取付ネジ付属)アウトレットボックス(接地用取付ネジ付属)①アウトレットボックス(接地用取付ネジ付属)②1
19合成樹脂製可とう電線管(PF管)10cm
20PF管用ボックスコネクタ
21ねじなし金属管(E19)10cm1
22ねじなしボックスコネクタ(ロックナット付き)1
23絶縁ブッシング合成樹脂製(E19)1
24ゴムブッシング E19用4
25ゴムブッシング E25用4
26リングスリーブ 小 1箱適量
27リングスリーブ 中 1箱適量
28差込型コネクタ 2本用4
29差込型コネクタ 3本用3
30差込型コネクタ 4本用2

上記は、どの候補問題にも対応できるように"必要十分な機器・部材"になっています。要は、機器・部材はこれだけ買っておけばオッケーという一覧です。

いざ候補問題をやろうとした際に、機器・部材が無くて練習できないなんてザラです。そして、機器・部材の受け取りに時間を要するなんてことも起こり得ます。

機器・部材をサクッと購入して、早め早めで候補問題に着手しましょう。

1.ランプレセプタクル

ランプレセプタクルふたなし
ランプレセプタクルふたなし

2.引っ掛けシーリング角型ボディのみ

引っ掛けシーリング角型ボディのみ①
引っ掛けシーリング角型ボディのみ①
引っ掛けシーリング角型ボディのみ②
引っ掛けシーリング角型ボディのみ②

3.埋込連用片切スイッチ

埋込連用片切スイッチ①
埋込連用片切スイッチ①
埋込連用片切スイッチ②

4.埋込連用3路スイッチ

埋込連用3路スイッチ①
埋込連用3路スイッチ①
埋込連用3路スイッチ②
埋込連用3路スイッチ②

5.埋込連用2極(両切)スイッチ

埋込連用2極(両切)スイッチ①
埋込連用2極(両切)スイッチ①
埋込連用2極(両切)スイッチ②
埋込連用2極(両切)スイッチ②
埋込連用2極(両切)スイッチ③
埋込連用2極(両切)スイッチ③
埋込連用2極(両切)スイッチ④
埋込連用2極(両切)スイッチ④

6.埋込連用コンセント

埋込連用コンセント①
埋込連用コンセント①
埋込連用コンセント②
埋込連用コンセント②

7.埋込用接地極付コンセント 15A125V

埋込用接地極付コンセント 15A125V①
埋込用接地極付コンセント 15A125V①
埋込用接地極付コンセント 15A125V②
埋込用接地極付コンセント 15A125V②

8.埋込用接地極付コンセント 15A250V

埋込用接地極付コンセント 15A250V①
埋込用接地極付コンセント 15A250V①
埋込用接地極付コンセント 15A250V②
埋込用接地極付コンセント 15A250V②

9.埋込用接地極付三相コンセント 3P15A250V

埋込用接地極付三相コンセント 3P15A250V①
埋込用接地極付三相コンセント 3P15A250V①
埋込用接地極付三相コンセント 3P15A250V②
埋込用接地極付三相コンセント 3P15A250V②

10.埋込連用パイロットランプ白

11.埋込連用パイロットランプ赤

12.埋込連用パイロットランプ緑

13.埋込連用取付枠(予備2枚含む)

14.操作用押しボタンスイッチ(ON、OFF)

15.配線用遮断器(安全ブレーカー)2極1素子

16.ブロック端子台 大 2P

17.ブロック端子台 大 3P

18.ブロック端子台 小 2P

19.ブロック端子台 小 3P

20.ブロック端子台 小 4P

21.ブロック端子台 小 6P

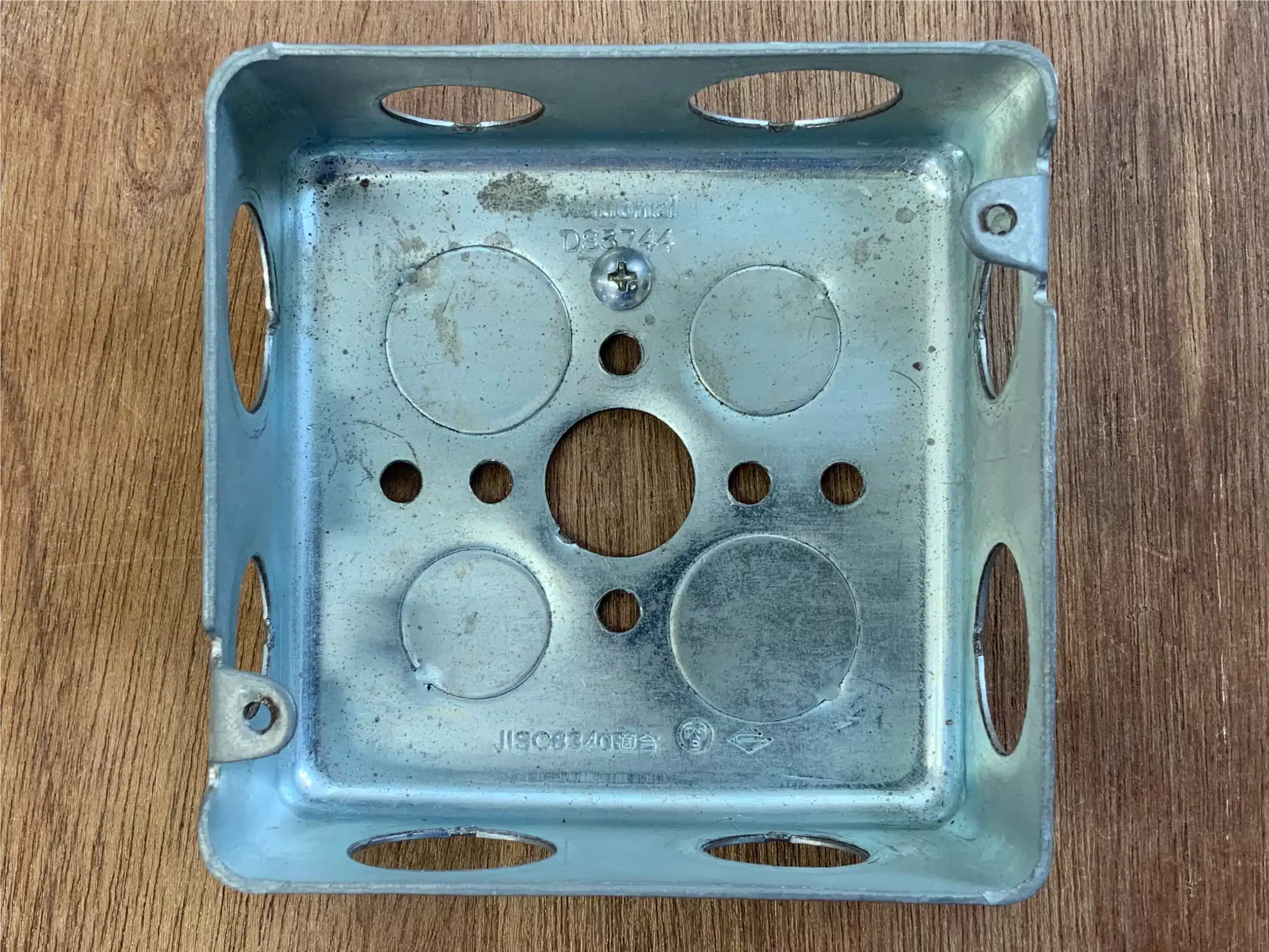

22.アウトレットボックス(接地用取付ネジ付属)

アウトレットボックス(接地用取付ネジ付属)①
アウトレットボックス(接地用取付ネジ付属)①
アウトレットボックス(接地用取付ネジ付属)②
アウトレットボックス(接地用取付ネジ付属)②

23.ねじなし電線管(E19)10cm

24.ねじなしボックスコネクタ(絶縁ブッシング、ロックナット、接地用端子ねじ)

25.合成樹脂製可とう電線管(PF16)10cm

26.PF管用ボックスコネクタ

27.合成樹脂管(防護管)VE14 5cm

28.ゴムブッシング E19

29.ゴムブッシング E25口径

30.リングスリーブ 小 1箱

31.リングスリーブ 中 1箱

32.差込型コネクタ 2本

33.差込型コネクタ 3本用
